車身/發動機線束流水線

車身/發動機線束流水線

車身/發動機線束流水線

類別:線束流水線
時間:2019-05-27
24小時咨詢熱線188-1512-0262
  • 產品特點

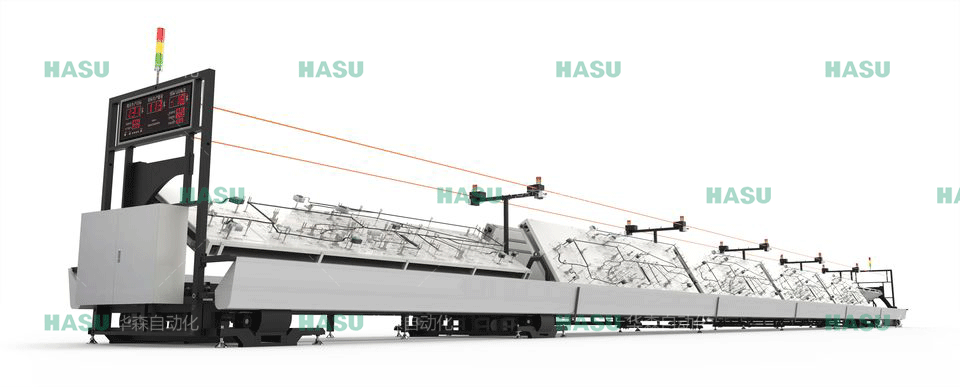

一:橫移式線束流水線概括:

? 工裝板在兩側推動系統的驅動下直線運行,在流水線兩端通過兩組鏈傳動系統使小車從一側移到另一側,在小車橫向移動的同時工裝板沿安裝在機頭和機尾的翻轉軌道完成翻轉(單面型)或換面(雙面型)。


二:橫移式線束流水線技術參數:

每個工作臺的工作面:可選項單面、雙面

調試方式:變頻調速

周期時間:145-450s單變頻器

60-145s 雙變頻器

速? ? ? ?度:橫移移動速度:626-2087mm/min

翻轉速度:3029.8mm/min

工作板角度:60度

工作板尺寸(長X寬): 2400*900mm(94.5 x 35.4")

3000*900mm(118.1 x 35.4")

3600*900mm(141.7 x 35.4")

4200*900mm(165.4 x 35.4")


三:橫移式線束流水線可選項:

  • 顯示屏
  • 指導書支架
  • 勿忘棒
  • 工位照明和工位風扇


四:橫移式線束流水線優點:

  • 工作臺可以在機頭/機尾處翻轉,節省空間
  • 每個工位與中間部分用螺栓連接,加、減工裝板簡單方便
  • 工作臺可以使用單面、雙面或者三面
